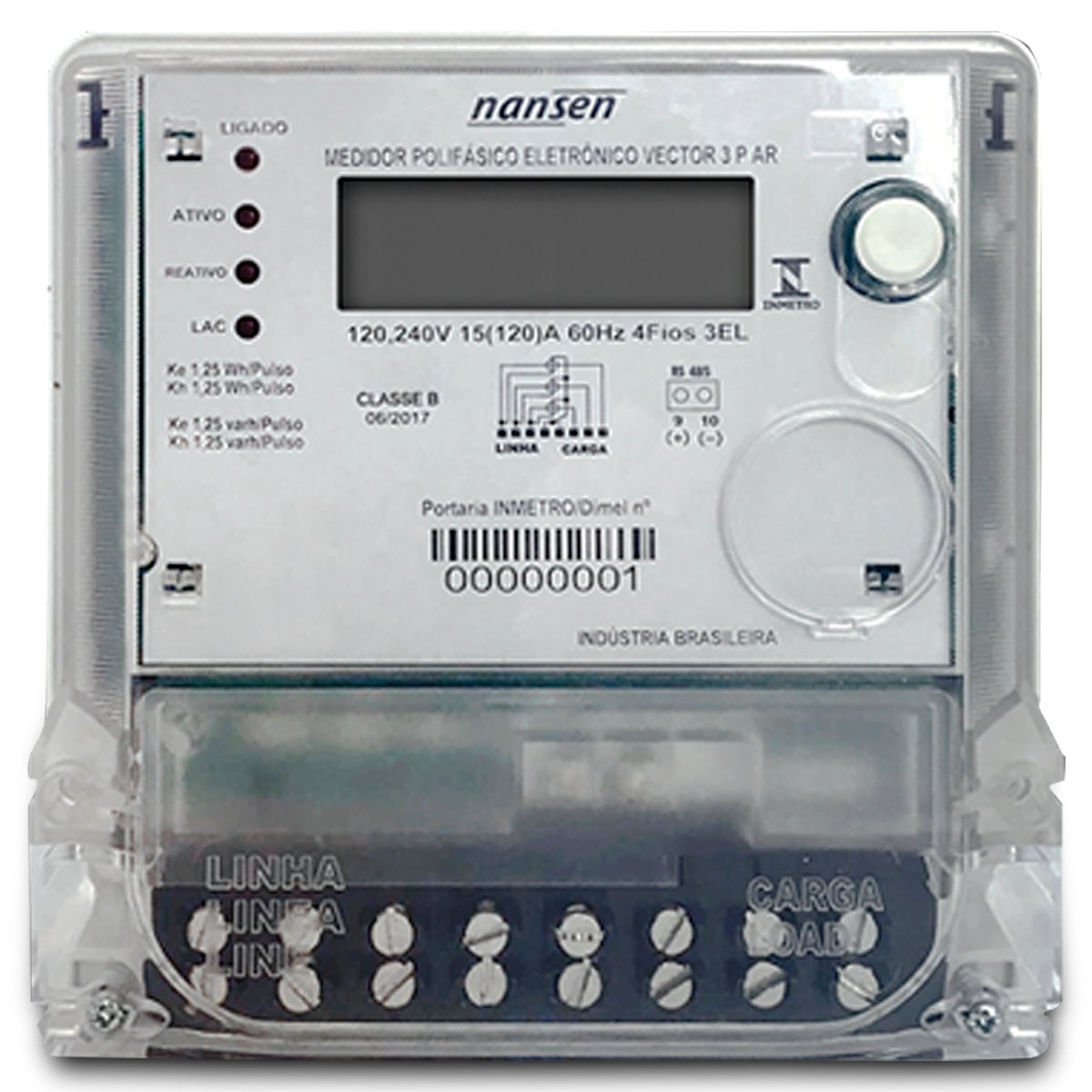

RELOGIO MED TRIF.VECTOR 3 SAR 3EL S.PIMA 15/120A B NANSEN

:Tensão Tensão nominal (VN): 120V ou 240V ou 120, 240V

Faixa de operação: 96V a 276V (tensão fase-neutro) – Fonte linear trifásica

Corrente Corrente nominal (IN): 15A

Corrente máxima (IMAX): 120A

Frequência 50 ou 60Hz

Precisão Classe B (1% para energia ativa e 2% para energia reativa)

Constantes Ke = Kh = 1,25 Wh/pulso (800 imp/kWh)    –    1,25 varh/pulso (800 imp/varh)

Tipo de conexão 2 ou 3 elementos

Faixa de temperatura Temperatura de operação: -10°C a 70°C

Temperatura de armazenamento: -40°C a 85°C

Consumo Circuito de Potencial 120/240V < 2W e < 15VA

120V ou 240V < 2W e < 10VA

Consumo Circuito de Corrente <0,15 VA

Tipo de Registro Unidirecional trifásico ou Catraca (Microgeração/Minigeração)

Sequência de fase ABC ou CBA (ACB)

Interfaces de Comunicação 1 – Serial PIMA conforme ETC 2.11 COPEL

2 – RS485 ABNT Multiponto

3 – RS232 ABNT Multiponto

Grandezas Modo Normal:

Energia ativa total (03) / Energia reativa indutiva (24) / Energia reativa capacitiva (31) / Energia ativa reversa (103) / Energia reativa indutiva reversa (124) / Energia reativa capacitiva reversa (131) / Teste do display (88) / Alarmes de fraude (energia reversa, corrente sem tensão, sensor de abertura de tampa, falta de fase e “Watchdog”) (AL)

Modo Diagnose:

Tensão por fase (L1 – L2 – L3) / Corrente por fase (A1 – A2 – A3) / Fator de potência trifásico (FP) / Contador de pulsos de energia ativa (1P) / Contador de pulsos de energia reativa (2P) / Versão de firmware (VF)
